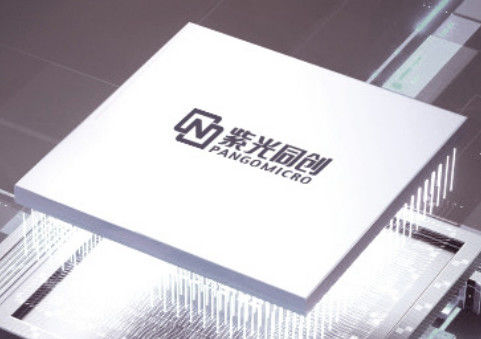

PGL12G

PGL12G jest niskoenergetycznym, ekonomicznym produktem FPGA.

I. Podstawowe parametry

• Proces: wykorzystuje technologię CMOS 40 nm, dojrzały i nisko zużywany węzeł procesowy.
• Napięcie rdzenia: tak niskie, jak 1,1 V, przyczyniające się do dalszego zmniejszenia mocy.

II. Cechy IO

• Liczba użytkowników: obsługuje do 308 użytkowników, spełniając potrzeby złożonych projektów.
• Standardy napięcia: obsługuje wiele standardów napięcia, w tym 1.2V, 1.5V, 1.8V, 2.5V i 3.3V, dostosowując się do różnych interfejsów i wymagań obwodów.
• Standardy interfejsu: Kompatybilne z wieloma standardami interfejsu, takimi jak HSTL, SSTL, mipiD-PHY, LVDS, MINI-LVDS, SUB-LVDS, SLVS, TMDS,zapewnienie kompatybilności z różnymi urządzeniami peryferyjnymi i urządzeniami pamięci masowej.

III. Konfiguracyjne moduły logiczne (CLM)

• Struktura: Każdy CLM składa się z 4 wielofunkcyjnych LUT5 (Look-Up Tables) i 6 rejestrów, oferujących elastyczne możliwości konfiguracji logicznej.
• Funkcje: Wspiera szybką logikę arytmetyczną typu carry-lookahead, rozproszone tryby pamięci RAM i łańcuchy kaskadowe, zwiększając możliwości obliczeniowe i przetwarzania danych FPGA.

IV. Zasoby pamięci

• DRM (Dedicated RAM Modules): zapewnia 18Kb przestrzeni pamięci masowej, konfigurowalnej jako dwa niezależne bloki 9Kb. Wspiera różne tryby operacyjne, w tym jedno-port RAM, dual-port RAM,prostą pamięć RAM z dwoma portami, ROM i tryby FIFO, spełniające różne potrzeby magazynowania w różnych zastosowaniach.
• Rozproszona pamięć RAM i pamięć RAM blokowa: oferuje określoną ilość rozproszonej pamięci RAM i zasobów RAM blokowych do przechowywania tymczasowych danych i wdrażania złożonych funkcji logicznych.

V. Zasoby podstawowe

• HMEMC: zintegrowany sterownik pamięci do efektywnej wymiany danych z zewnętrznymi urządzeniami pamięci.
• Analog-digital converter (ADC): zintegrowany moduł ADC do konwersji sygnałów analogowych na sygnały cyfrowe, odpowiedni do zastosowań wymagających przetwarzania sygnałów analogowych.

VI. Inne cechy

• Tryby konfiguracji: obsługuje wiele trybów konfiguracji dla elastycznej konfiguracji w oparciu o wymagania użytkownika.
• Funkcje bezpieczeństwa: zapewnia szyfrowanie bitstream i funkcje identyfikacji urządzenia (UID) w celu ochrony projektów użytkowników.
